CELDAS MV SERIE NG7 – TIPO GIS (AISLADAS EN GAS SF6)

Celdas MV del tipo modular para ensambles en configuraciones (SwitchGear) Según las necesidades de los proyectos. Disponibles para Aplicaciones Primarias o Secundarias. Tipo: Metal Enclosed

NUESTRO PORTAFOLIO:

  • CELDA DE REMONTE DE CABLES:  NG7-D
  • CELDA DE ENTRADA O SALIDA: NG7-C
  • CELDA DE PROTECCIÓN - FUSIBLES: NG7-F (MOTORIZADO SEGUN REFERENCIA)
  • CELDA DE INTERRUPTOR: NG7-V (MOTORIZADO SEGUEN REFERENCIA)
  • CELDA DE MEDIDA: NG7-M
  • CELDA DUPLEX: NG7-DF
  • CELDA TRIPLEX: NG7-CCF
¡Cotiza tu Celda!

GENERALIDADES DEL PRODUCTO:

    • Tipo GIS (maniobra y barrajes aislados en gas).
    • Tipo modular - acople lateral - expansión a izquierda o derecha.
      Flexible para conformar cualquier configuración de SwitchGear.
    • Cero mantenimientos durante vida útil.
    • Certificadas y probadas individualmente en fabrica – Aptas para puesta en servicio inmediato.
    • Totalmente compactas – mínimo espacio en subestación.
  • Sin restricciones de espacio lateral, posterior o superior.
  • Vida Útil: 30 años – tasa de fuga de gas 0,01% anual.
  • Cuba fabricada en acero inoxidable – garantizadas para vida útil del equipo.
  • Conexiones por codos Tipo C - IEC.
  • Controlador de Humedad y Temperatura individual y en compartimento de cables de cada celda.
  • Indicador de presión de gas por celda.
  • Con certificado de conformidad RETIE (aplicaciones hasta: 40,5 kV – 2.500 A – 31,5 kA).

CELDAS MV SERIE NG7 – TIPO GIS (AISLADAS EN GAS SF6)

Tipo de aplicación: RMU * Corriente nominal: 630 A * Corriente nominal de corta duración soportada y corriente de cortocircuito 20 kA/3s * Tensión de control: 220 Vac * Color: RAL 7035 – Uso Interior.

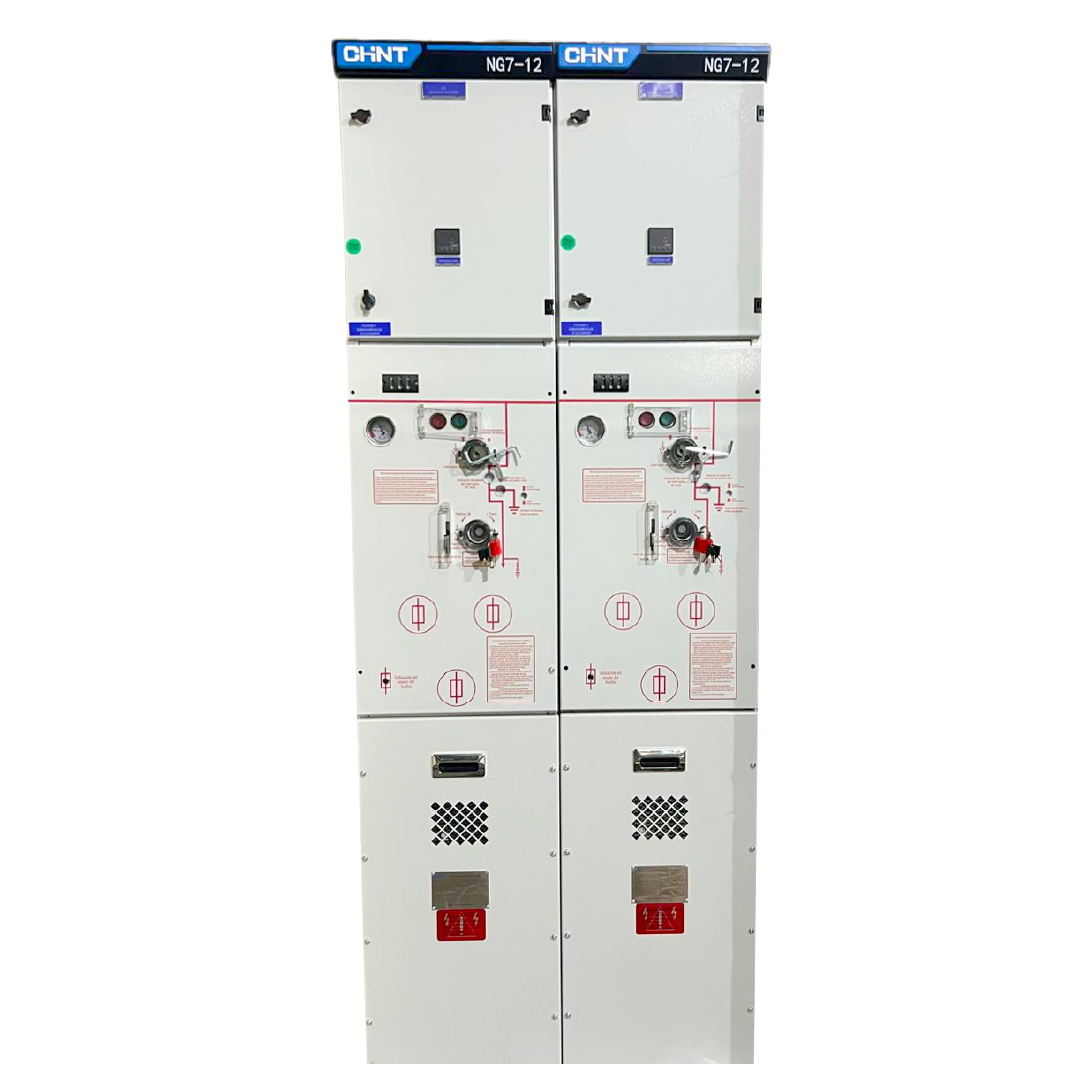

TENSIÓN ASIGNADA DE SERVICIO: 12 kV

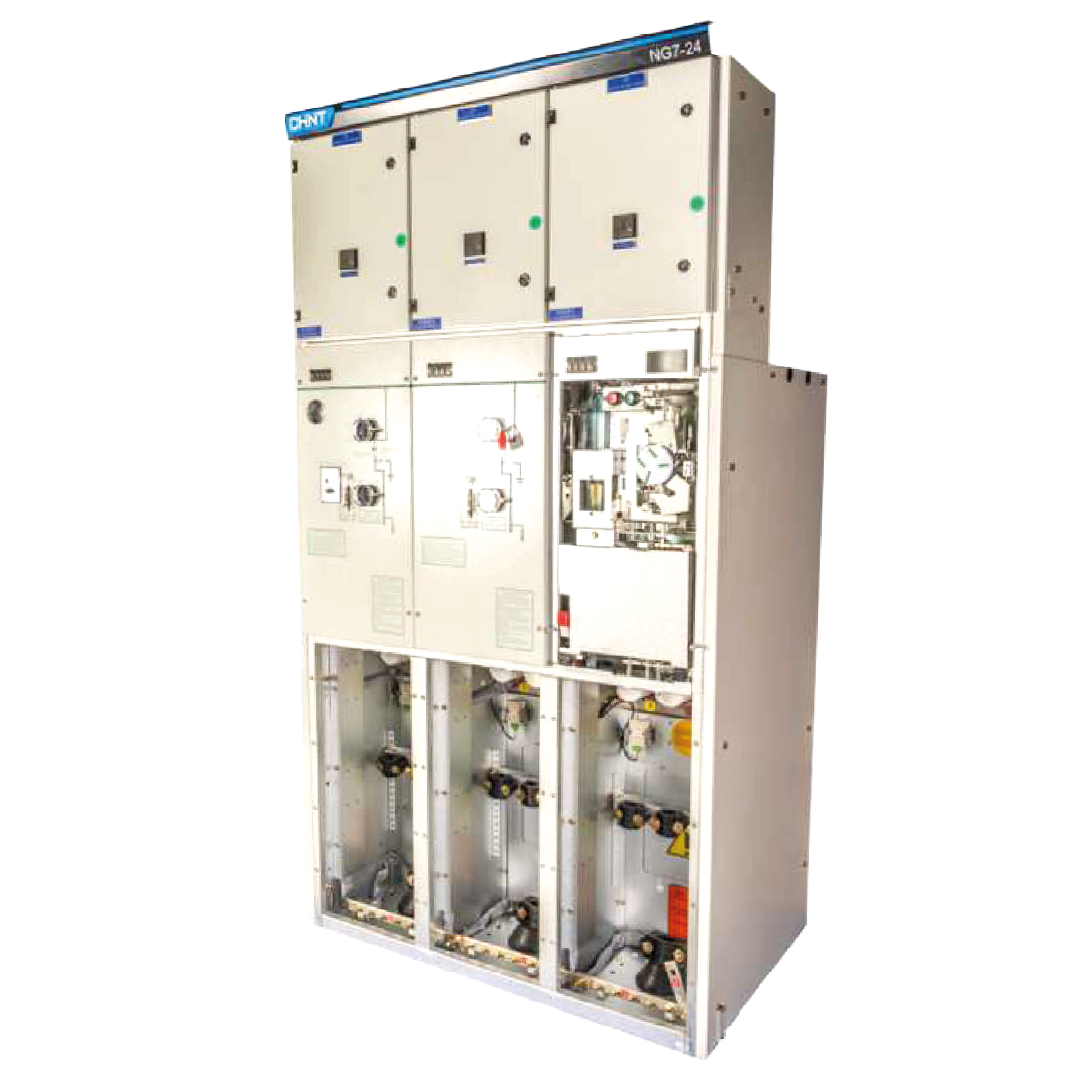

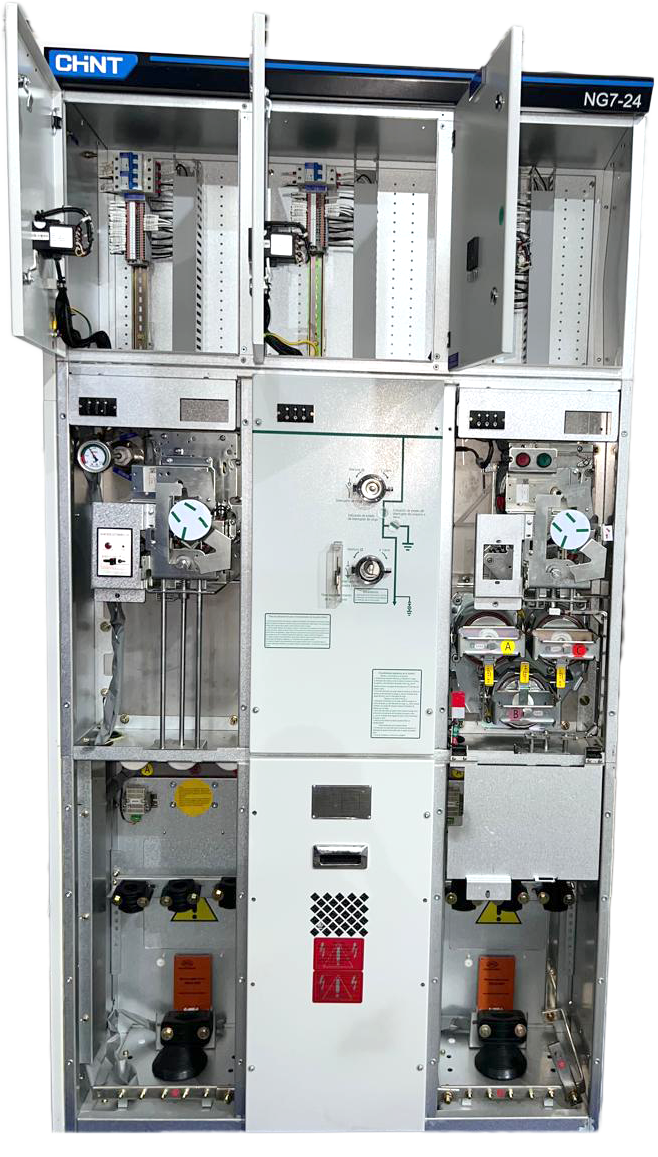

TENSIÓN ASIGNADA DE SERVICIO: 24 kV

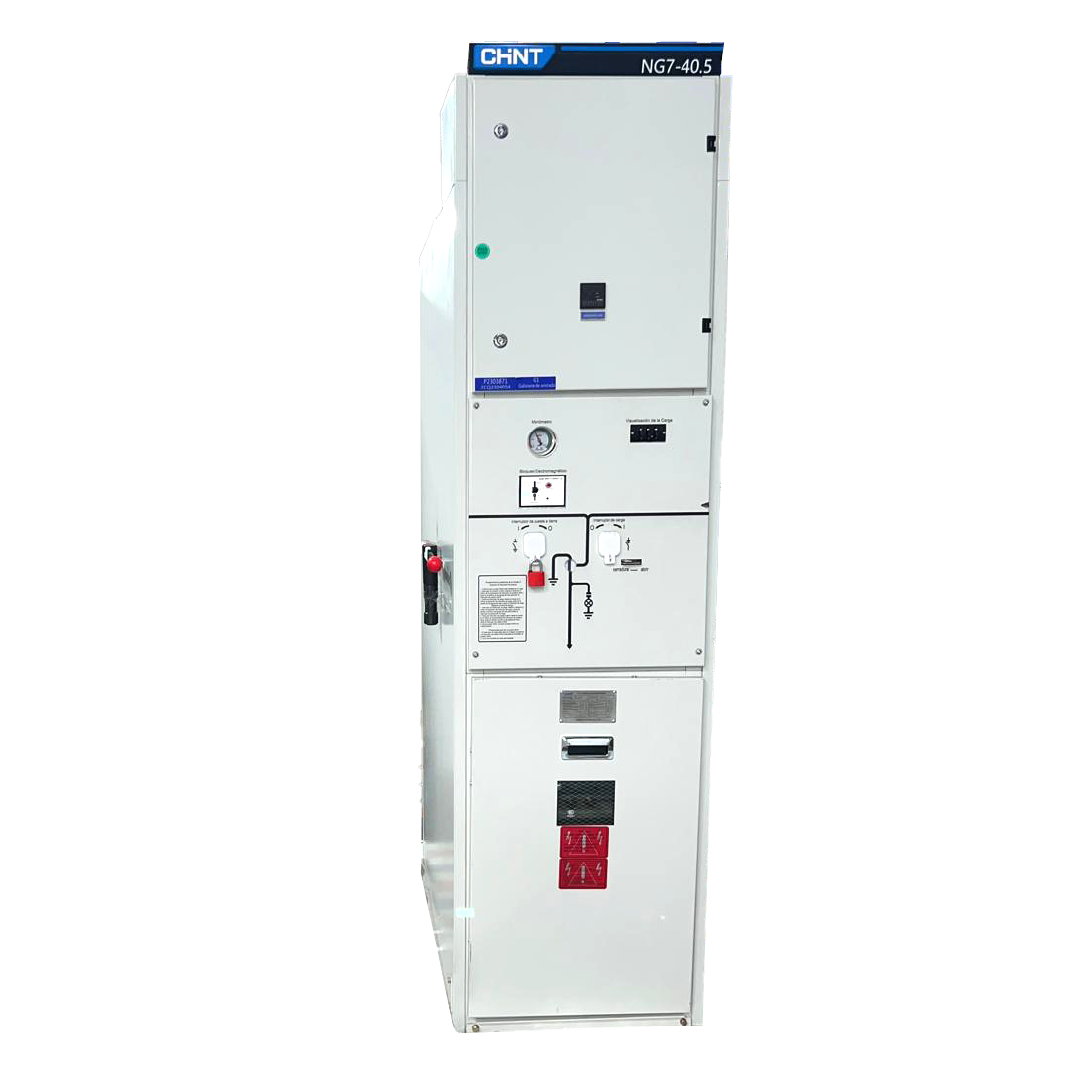

TENSIÓN ASIGNADA DE SERVICIO: 40,5 kV
